Giải pháp toàn diện Điện Quang

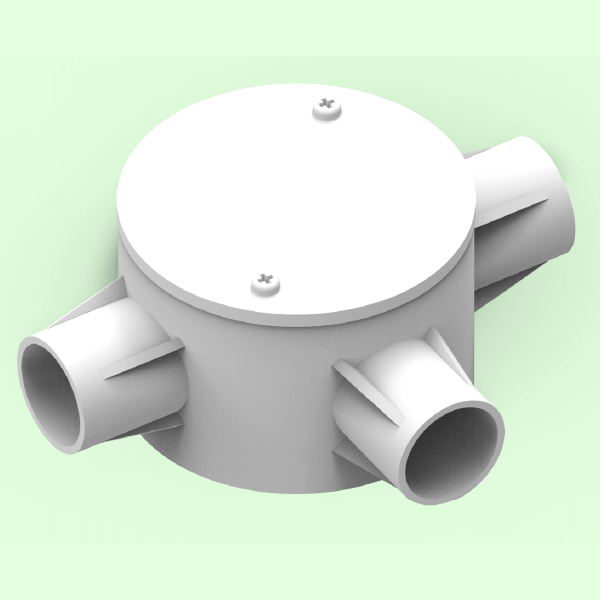

Hộp 3 ngã

Liên hệ

a. Nhận dạng sản phẩm

Stt

Tên sản phẩm

Model

Hình Ảnh

1

Hộp nối tròn Điện Quang  ĐQ CA 3JB16 10 (3 ngã, đường kính 16mm)

ĐQ CA 3JB16 10

2

Hộp nối tròn Điện Quang  ĐQ CA 3JB20 10 (3 ngã, đường kính 20mm)

ĐQ CA 3JB20 10

3

Hộp nối tròn Điện Quang  ĐQ CA 3JB25 10 (3 ngã, đường kính 25mm)

ĐQ CA 3JB25 10

b. Kích thước sản phẩm

STT

Model

Kích thước (mm)

d

t

A

B

C

E

1

ĐQ CA 3JB16 10

Ø 16.1 ± 0.2

1.7 ± 0.2

104.6 ± 0.5

31.5 ± 0.5

Ø 65.5 ± 0.5

85.7 ± 0.5

2

ĐQ CA 3JB20 10

Ø 20.4 ± 0.2

1.4 ± 0.2

107.4 ± 0.5

32.4 ± 0.5

Ø 65.5 ± 0.5

86.5 ± 0.5

3

ĐQ CA 3JB25 10

Ø 25.2 ± 0.2

1.7 ± 0.2

111.7 ± 0.5

31.5 ± 0.5

Ø 65.5 ± 0.5

89.0 ± 0.5

c. Ứng dụng

Dùng lằm đầu nối chia 3 ngã ống luồn dây điện, chứa các đầu nối dây dẫn, hộp có nắp tháo rời thuận tiện cho thi công lắp đặt và sửa chữa dây dẫn bên trong.

d. Quy cách đóng gói

STT

Model

Quy cách đóng gói (cái/túi nylon)

Kích thước túi nylon (mm)

Kích thước tem giấy

1

ĐQ CA 3JB16 10

10

250 x 350

130 x 100 mm

(dài x rộng)

2

ĐQ CA 3JB20 10

10

250 x 350

3

ĐQ CA 3JB25 10

10

250 x 350



Chưa có review.
